聚乙烯主要分為線性低密度聚乙烯(LLDPE)、低密度聚乙烯(LDPE)、高密度聚乙烯(HDPE)三大類。

對于剛進入塑料行業(yè)的新人來說，覺得這三大類產(chǎn)品總是傻傻的分不清嗎？接下來我們一起來學習一下如何區(qū)分它們。

（2）片晶

當聚乙烯結晶時，晶體的尺寸有限，構成固體聚乙烯結晶區(qū)的小晶體被稱為微晶。常見的聚乙烯晶體的生長特點是沿晶胞參數(shù)a、b軸方向的尺寸比c軸方向大得多，因此得到的晶體呈薄片狀，即片晶。理想化的片晶如下圖所示：

通常聚乙烯片晶的厚度在5~20nm。橫向尺寸可以跨越幾個數(shù)量級，如從溶液中生長的聚乙烯片晶，長度從幾百埃到幾微米不等。

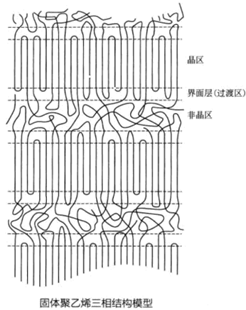

聚乙烯的凝聚態(tài)結構是三相形貌，即晶區(qū)、非晶區(qū)以及兩者之間的過渡區(qū)域，但在一般處理中通常簡化為兩相結構，即晶層和非晶層。晶區(qū)由片晶構成，而片晶之間的系帶分子鏈構成非晶區(qū)。

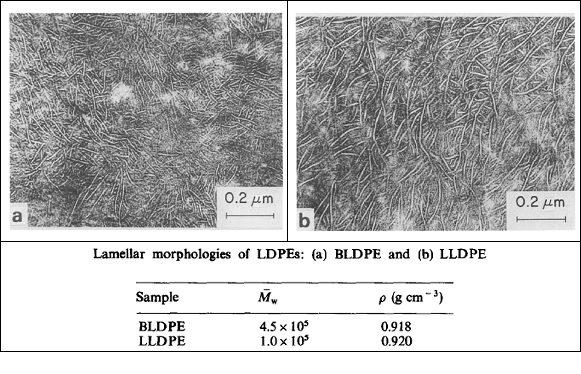

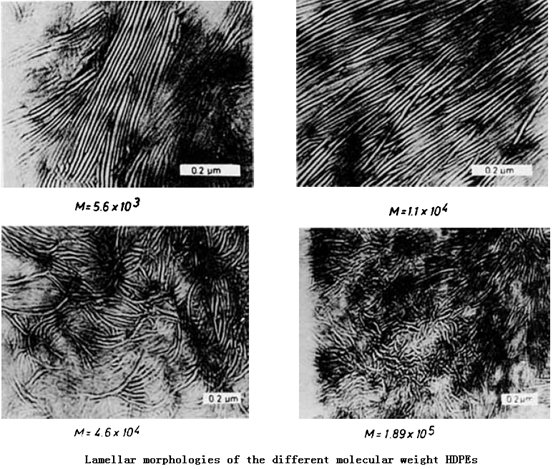

片晶的大小、形貌與聚乙烯的種類、分子量大小等有關。LDPE和LLDPE的晶粒尺寸通常比HDPE的晶粒尺寸小。相近的結晶溫度下，結晶度高的樣品其片晶的組織更為清晰且更厚，而低密度高支化的聚乙烯樣品片晶的排列就不規(guī)整且薄。分子量較低的樣品其片晶形貌呈直片狀，隨著分子量增加，由于鏈纏繞的原因，片晶發(fā)生扭曲，成彎曲狀。

（3）多角晶

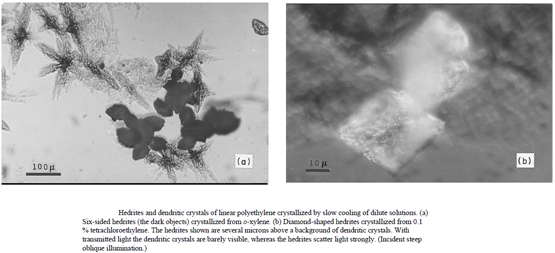

多角晶是是多面的多層片晶的晶體，通常厚度約1nm，直徑約10μm。它是從熔體或濃溶液中結晶而形成的。片晶之間通過連結分子或纖維狀連結晶體彼此相連。被認為是從片晶到球晶的中間狀態(tài)。

（4）球晶

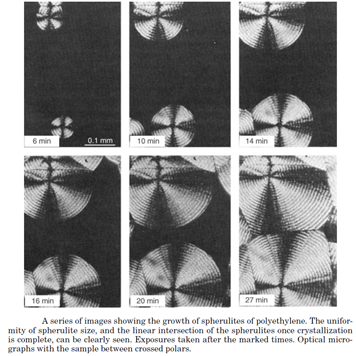

聚乙烯片晶進一步生長、堆砌，在沒有外場影響下通常會形成球晶。示意圖如下：

球晶包括了結晶和非結晶區(qū)。球晶只有在晶體生長的最初階段保持球形，當繼續(xù)生長與相鄰的球晶發(fā)生碰撞時，球晶會變成多面體。同時成核并以相同速率開始生長的兩個球晶之間的界面是一個平面，而不同時間開始生長或生長速率不同的兩個球晶之間的界面是回轉雙曲面。

球晶的尺寸與其相對成核和生長的速率有關，直徑可從幾個納米到幾個毫米。

（5）相圖

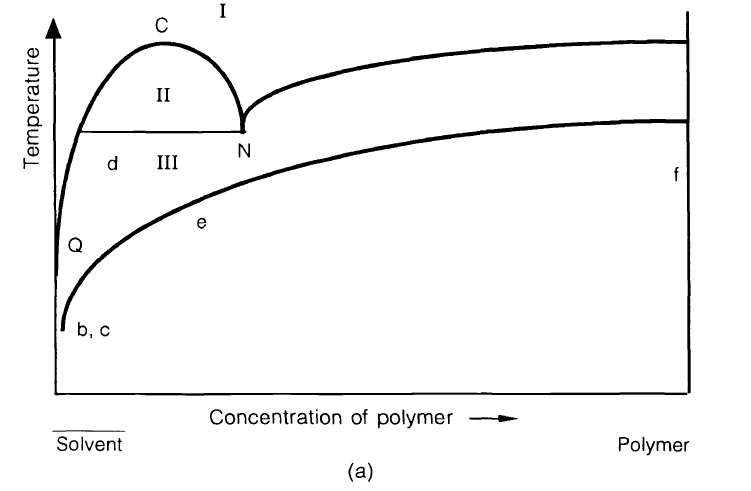

上圖是聚乙烯的濃度-溫度二組分相圖。

1. 在較高的溫度下（區(qū)域1），聚乙烯在各濃度下均溶于溶劑中，形成均勻的溶液。

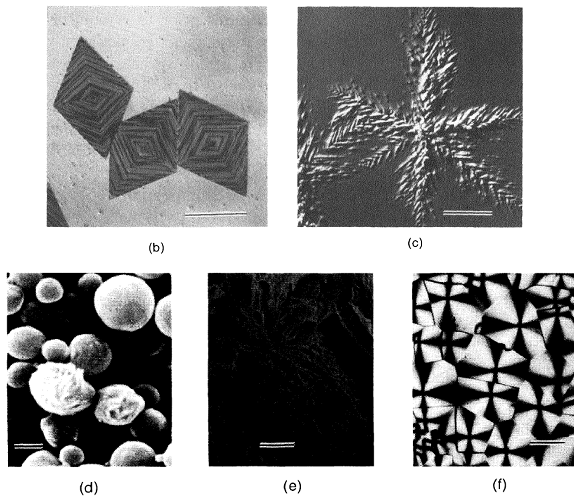

2. 在良溶劑中，較低的濃度下，隨著溫度下降，可以得到聚乙烯單晶（b圖）。從稀溶液中得到的聚乙烯單晶呈菱形，這是由于單晶是由聚乙烯正交晶系的晶胞的四個側面的(110)晶面生長形成的。單晶整體略呈錐體，聚乙烯鏈平行晶胞c軸反復折疊，形成單晶的上下面（表面相切的褶皺）。

3. 在溶液中結晶，出了單晶外，在不同條件下還可能生成具有樹突狀的晶體（c圖）或者軸晶（e圖）。

4. 在不良溶劑中，液態(tài)的聚乙烯會與溶劑發(fā)生相分離，形成液液相（區(qū)域II）。如繼續(xù)降低溫度（區(qū)域III），球形聚乙烯液滴凝固，形成表面粗糙的球形固體，其中包含異質(zhì)晶核（d圖）。

5. 在沒有溶劑的情況下，即熔融狀態(tài)結晶，可形成球晶（f圖）。

轉載自：化工好料到haoliaodao.com

來源：廣州化工交易中心
